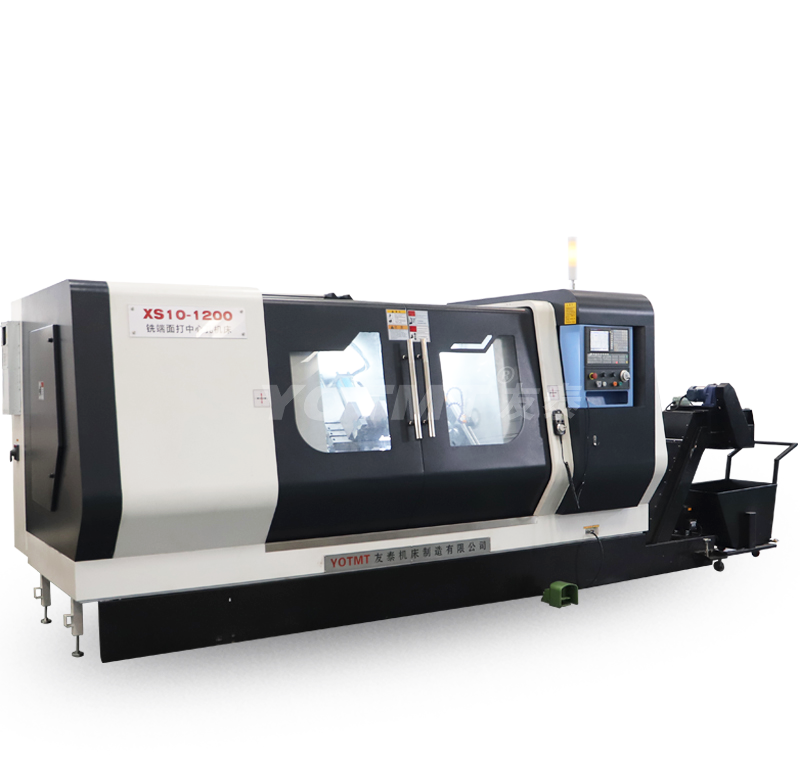

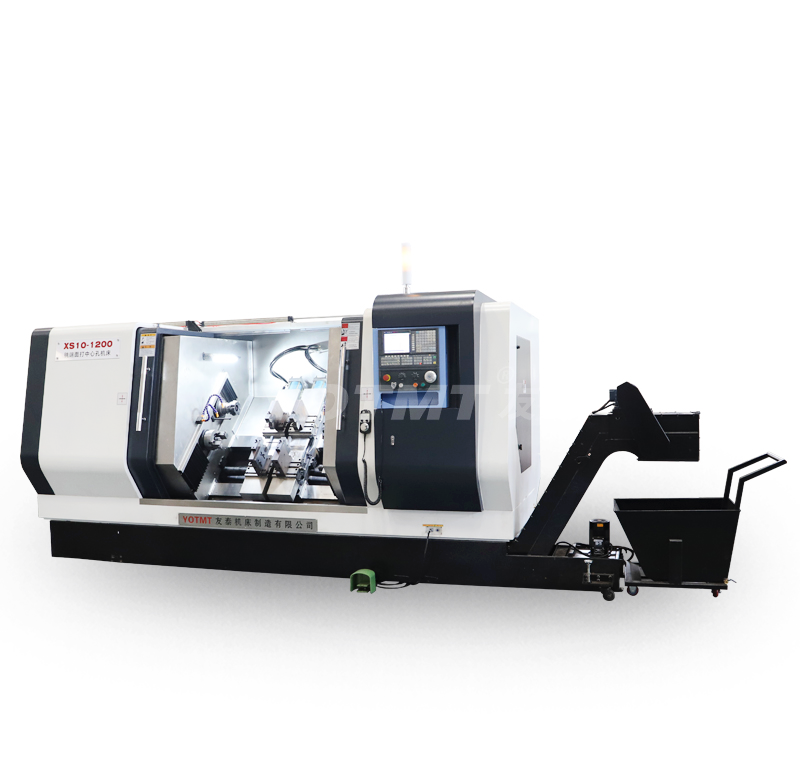

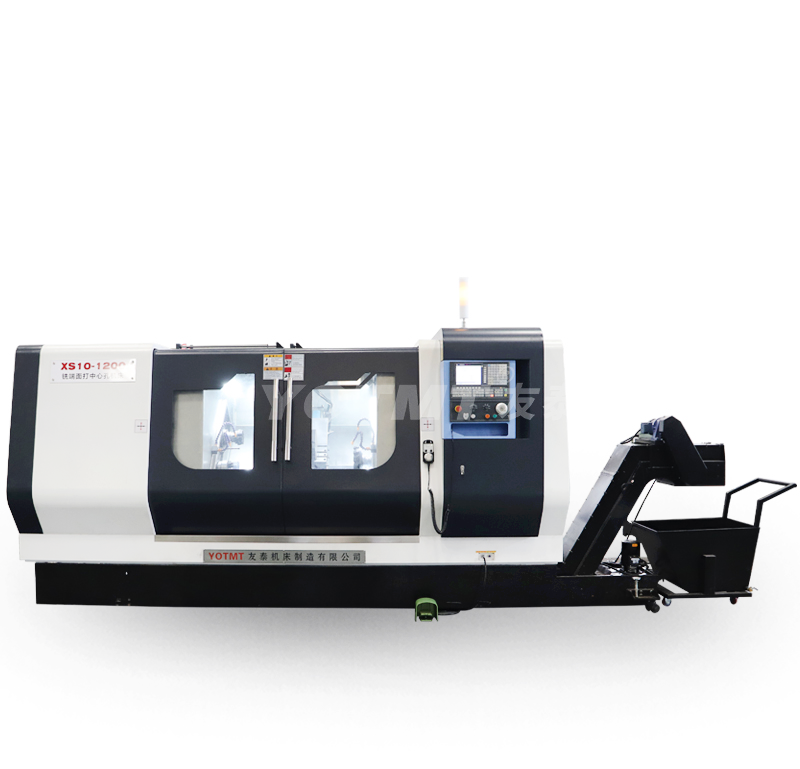

XS100-1200 斜式铣端面打中心孔机床
XS100-1200斜式铣端面打中心孔机床45”等床身布局具备良好的排码性能的闻时,上下料距离近,使用起来方便省力。
立即订购>
- 产品介绍
- 详细介绍
- 技术参数
- 产品配置
联系我们
技术特性
TECHNOLOGY CHARACTERISTICS
技术参数
TECHNOLOGY PARAMETERS
| 项目 | 单位 | XS10-1200 | XS15-1600 | XS20-2000 | XS25-2500 | 定制型 |
| 加工长度范围 | mm | 200-1200 | 200-1600 | 300-2000 | 300-2500 | ≤3500 |
| 铁削直径范围 | mm | φ20-120 | φ20-160 | φ30-200 | φ30-250 | ≤300 |
| 单边铣削量 | mm | 5 | 5 | 5 | 5 | 5 |
| 钻孔能力 | mm | φ30 | φ30 | φ30 | φ30 | ≤30 |
| 主轴转速 | rpm | 200-1500 | 200-1500 | 200-1500 | 200-1500 | 200-1500 |
| 三轴重复定位精度 | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 |
| 铁削总长一致性 | mm | ±0.05 | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
| 中心孔深度一致性 | mm | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| 两端面对中心孔跳动 | mm | 0.03/φ50 | 0.03/φ50 | 0.03/φ50 | 0.03/φ50 | 0.03/φ50 |
| 端面粗糙度 | Ra | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 |
| 中心孔粗糙度 | Ra | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| 选配功能参数 | ||||||
| 套车外圆直径 | mm | φ100 | φ140 | φ180 | φ200 | ≤220 |
| 刚性攻丝 | mm | M20 | M24 | M30 | M30 | ≤M36 |
| U钻 | mm | φ50 | φ50 | φ50 | φ50 | φ50 |
| 项目 | 单位 | XS10-1200 | XS15-1600 | XS20-2000 | XS25-2500 | 定制型 |
| 加工长度范围 | mm | 200-1200 | 200-1600 | 300-2000 | 300-2500 | ≤3500 |
| 铁削直径范围 | mm | φ20-120 | φ20-160 | φ30-200 | φ30-250 | ≤300 |
| 单边铣削量 | mm | 5 | 5 | 5 | 5 | 5 |
| 钻孔能力 | mm | φ30 | φ30 | φ30 | φ30 | ≤30 |
| 主轴转速 | rpm | 200-1500 | 200-1500 | 200-1500 | 200-1500 | 200-1500 |
| 三轴重复定位精度 | mm | 0.006 | 0.006 | 0.006 | 0.006 | 0.006 |
| 铁削总长一致性 | mm | ±0.05 | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
| 中心孔深度一致性 | mm | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| 两端面对中心孔跳动 | mm | 0.03/φ50 | 0.03/φ50 | 0.03/φ50 | 0.03/φ50 | 0.03/φ50 |
| 端面粗糙度 | Ra | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 |
| 中心孔粗糙度 | Ra | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 |
| 选配功能参数 | ||||||
| 套车外圆直径 | mm | φ100 | φ140 | φ180 | φ200 | ≤220 |
| 刚性攻丝 | mm | M20 | M24 | M30 | M30 | ≤M36 |
| U钻 | mm | φ50 | φ50 | φ50 | φ50 | φ50 |
